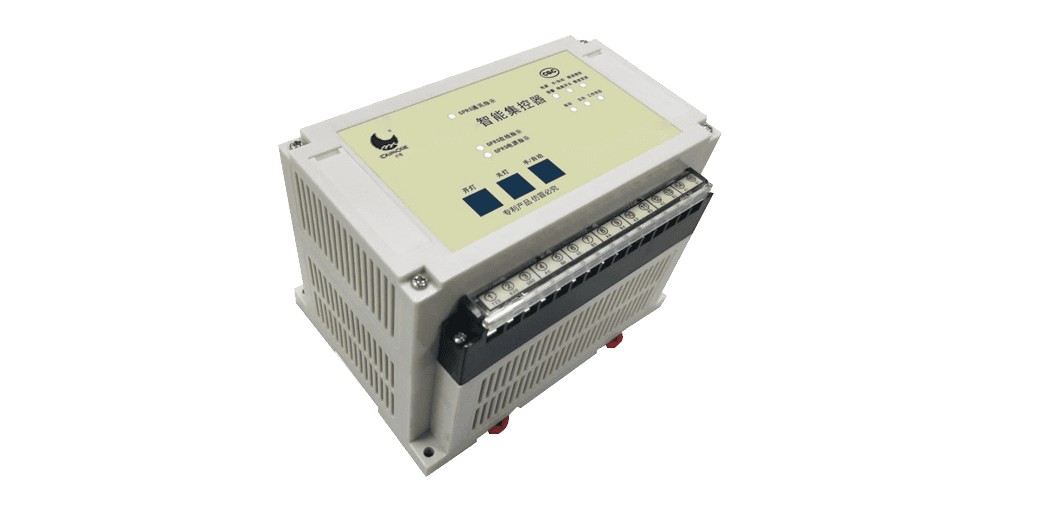

CM570-27C隧道集中控製器

Ø 自動控製功能

(1) 按設定的時間表或經緯度值或者傳感器反饋的型號值， 自動管控回路控製器、照明控製器等終端設備。

Ø 本地手動控製功能

(2) 智能集控器麵板上有“手/自動 ”切換按鍵、“開燈 ”按鍵、“關 燈 ”按鍵，通過這 些按鍵可實現對回路控製器、照明控製器等終端設備的應急控製，手動控製命令優先於自動控製命令。

Ø 數據采集功能

(3) 智能集控器可采集回路控製器和照明控製器等終端設備的運行數據，如：調光值、運行參 數等。

Ø 狀態采集功能

(4) 內智能集控器可采集回路控製器和照明控製器等終端設備的運行狀態，如：開關狀態、運行方式等。

Ø 電參數采集功能

      （5）智能集控器可采集照明控製器等終端設備的電參數，如運行電壓、電流、功率及功率因數等。

Ø 自動校時功能

(6) 智能集控器采用高精度時鍾芯片，時間精準，保持掉電時間，實時讀取服務器時間，時刻校準。

Ø 回路控製功能

(7) 具有 1 路開關量輸出接口，可控製交流接觸器，按時間表或經緯度設定值自動控製回路的供電狀態。

Ø 本地或遠程維護功能

(8) 智能集控器具備本地升級和遠程維護和遠程升級功能。

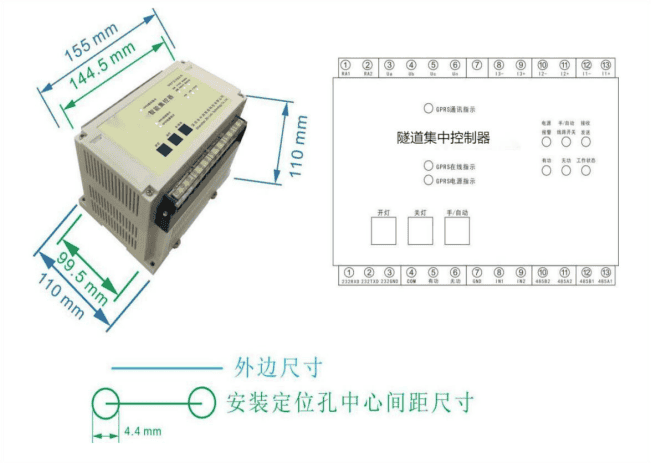

外形尺寸：

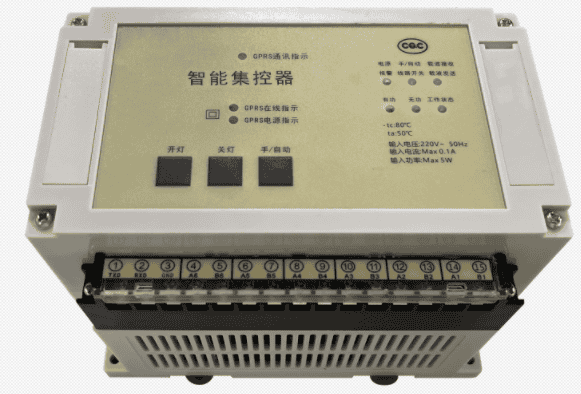

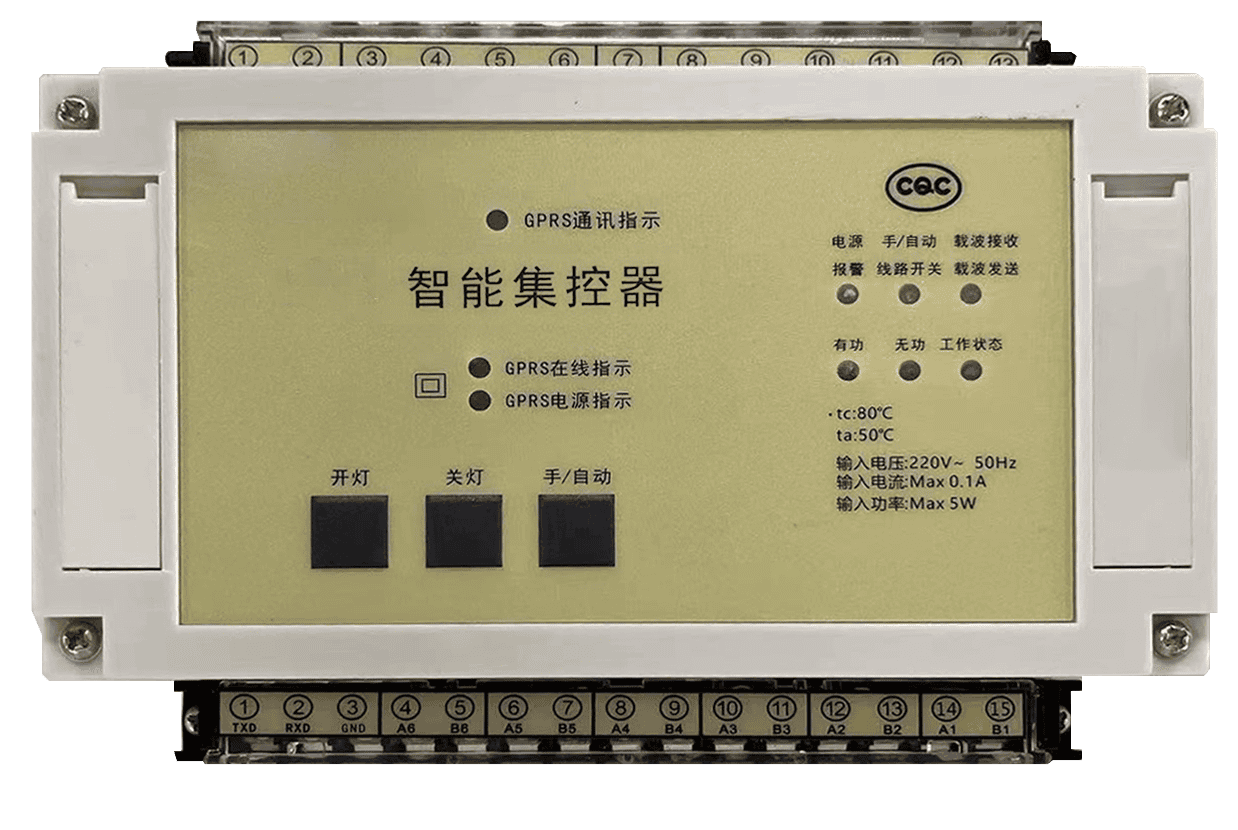

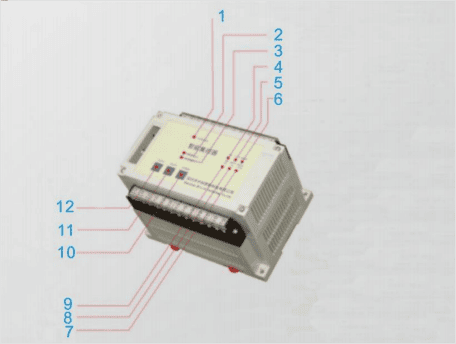

結構說明

1 GPRS 通訊指示：

紅色燈閃爍終端發送數據，綠色燈閃爍表示終端接收數據。

2 GPRS 在線指示：

集中器查找 SIM 卡（隻針對上行 GPRS 通訊）、信號值過低時在線指 示燈常亮。若SIM 卡欠費，在線指示燈常亮。GPRS 網絡注冊成功後， 在線指示燈0.5S閃爍。撥號成功後以1S閃爍。

3 電源指示：

紅色指示燈亮，表示 GPRS 模塊有電（隻針對上行 GPRS 通訊）。

4 電源/警報指示：

集中器通電工作時指示燈位綠色常亮，出現故障時指示燈為紅色常 亮。

5 手/自動或線路開關指示：

手動工作模式時綠燈常亮；線路開關為開時紅燈常亮。

6 工作狀態：

正常工作時紅色指示燈以間隔 1s 閃爍。

7 手/自動：

係統手/自動切換開關，隻有切換手動時，全網開關燈按鍵才有用， 自動模式為係統自動運行模式。

8 關燈：

集控器下屬回路控製器及智能照明控製器同時斷閘。

9 開燈：

集控器下屬回路控製器及智能照明控製器同時合閘。

備注：1 、2 、3 為選配功能

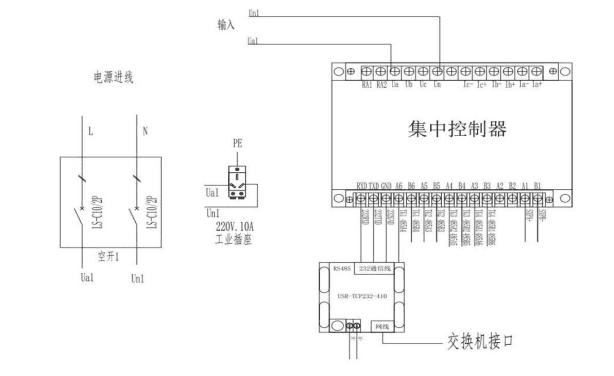

產品接線圖：

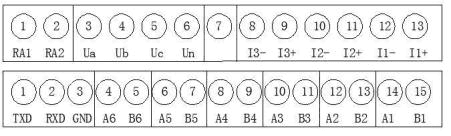

端子接線圖：

1  通訊端口

●485 通訊端口第1路至第6路（下排端子 4-15）

●第1路可連接本地控製平台，第2路可連接RS485通訊的傳感器。

●第3路至第 6 路：用於與單燈智能照明控製連接，每路485按256台單燈控製器設計。

●232通訊端口（下排 1、2、3）：用於擴展RJ45接口。

2    供電端口（上排 3、6）

● 該端口中 Ua、Un 為集中控製器供電端口。

3 回路控製端口（上排 1、2）

該端口為一路回路控製端口，可配合交流接觸器進行一路回路控製

注意事項:

1. 所有開關回路輸出必需接交流接觸器，不能直接接負載，以免繼電器輸出燒結。

2. 集控器需安裝在堅固、耐火、不易震動的物體上，確保安裝使用可靠。

3. 集控器應接線正確、牢靠，避免接線錯誤、不良引起短路、火災。
