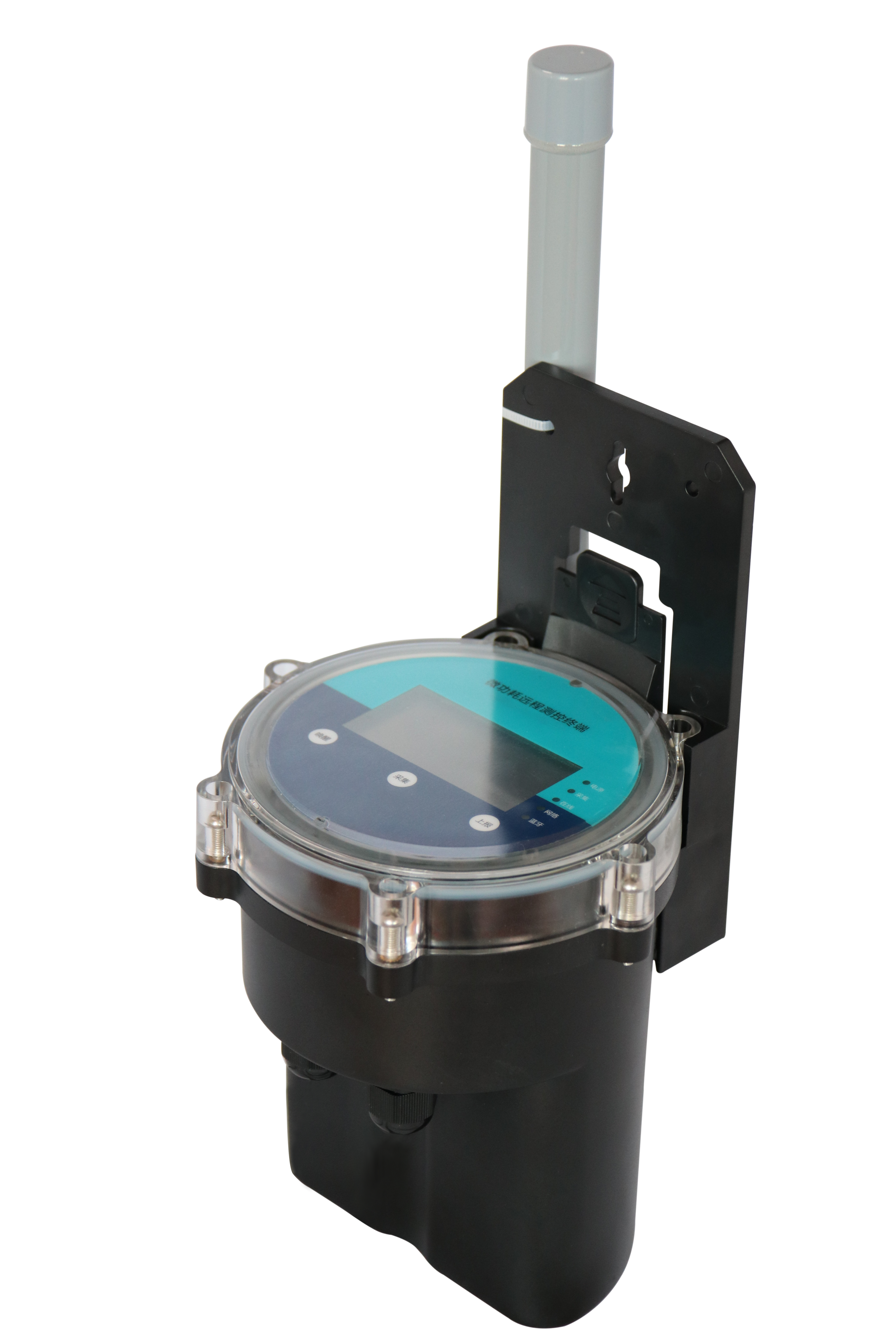

CM570-6100L0 微功耗遠程測控 RTU

自研 IP通信技術：才茂自主研發的輕型專有 IP 通信技術，特別適用於嵌入式操作係統， 具有源代碼量小、 占用內存小、運行效率快、可靠性高及穩定性強的優點。

4G 全網通設計：采用工業級 4G 全網通模組設計，自適應三大運營商的網絡製式，可選配 標準 WEB 雲平台應用軟件以及底層通訊服務程序、OPC 服務器接口；

大容量電池供電：標配 114Ah@3.6VDC 能量型鋰亞電池組；並可根據實際應用場景需求， 選配外掛拓展鋰電池組，可以進一步提高 RTU 的電池續航能力。

超低功耗設計：休眠平均電流低於 50uA ，RTU 按 15 分鍾采集並存儲結 1 次數據，2 個小 時上報 1 次數據的工作頻率設置，排除網絡信號不良的情況下，鋰電池組理論續航能力不 低於4年。

IP68 防水設計：采用多重防水技術，通過矽膠圈物理密封及電子套件灌膠工藝、高增益防 水天線設計，防護等級高達 IP68，可長期浸泡在水中工作，有效解決儀表井下防潮、防水 問題。

低功耗嵌入式處理器設計：采用 ARM 高性能低功耗 32 位“Cortex-M3 ”核處理器，嵌入 式實時操作係統，采用多線程並行運算技術，大幅度提升 RTU 運行可靠性及穩定性。

高精度時鍾芯片：采用獨立 5PPM 高精度時鍾芯片，零點自動校時，確保 RTU 時鍾的一致 性，誤差小於 1 秒；用於確保采集、存儲、上報、突變報警、夜間高頻采集等一係列功能的有序、可靠、穩定運行；

設參模式靈活：標配獨立藍牙 5.0 模塊，具有近場藍牙無線通信配置功能。RTU 可通過串 口、APP 、Web 平台等多種方式，進行儀表底數、時鍾、儀表量程、報警閾值等配置。采 集存儲周期和上報周期可以靈活設定，采集周期可以精確到秒，上報周期可以精確到分鍾。

大容量數據存儲：內置 16M 高性能 Flash 存儲器，可以根據數據采集時間周期(以秒為單 位)進行數據采集並存儲。可凍結存儲不低於 50000 個曆史數據。RTU 可以設置數據自動 上報時間間隔，定時上報 10 天內的未上報的數據。

LCD 液晶顯示：標配 LCD 液晶顯示屏、磁控按鍵及狀態指示功能，通過 LCD 顯示屏對信號 強度、電池電壓、流量、壓力、液位、采集周期、上報周期等運行狀態進行可視化展現及 配置，顯示內容豐富，現場調試非常便利；

遠程固件升級：可以通過藍牙或 4G 無線的方式，對 RTU 的固件程序進行無線空中升級， 以便於對嵌入式軟件功能的迭代以及故障修複，有效降低設備運維成本。

突變報警功能：RTU 除了支持常規的越限報警功能，還支持流量、壓力、液位的突變報警 值配置功能，當流量、壓力、液位數據變化達到預設突變報警值時，RTU 將立即、主動上 報當前的突變數據，避免出現流量、壓力、液位的瞬時突變報警出現滯後的現象。

夜間高頻采集：實施 DMA 分區計量係統運行過程中，夜間小流量數據的采集密度會在一 定程度上影響到 DMA 漏失算法的精準度，可以對 RTU 配置夜間高頻采集及存儲周期，在 此周期內從常規采集及存儲周期自動切換為超高頻度采集及存儲周期（秒級），以實現 DMA 分區計量係統運行過程中對夜間小流量數據的高頻采集需求。

多中心上報：支持 3個數據中心上報，可配置為多中心或主備中心模式，工作於多中心模 式時，RTU將同時連接最多 3個數據中心，接收來自不同中心的指令並應答；RTU 工作於主備中心模式時將優先連接主中心，當主中心連接不成功則連接備用中心。

RS485 采集功能：支持 1 路 RS485 儀表采集接口，支持標準 MODBUS-RTU 、CJ-188 等計量 儀表數據采集，兼容目前國際、國內主流的流量儀表協議數據采集。

脈衝采集功能：采用獨立脈衝采集模塊，支持 3 路開關量信號采集接口，實現脈衝機械表 的單、雙、三脈衝信號采集，兼容霍爾信號和幹簧管信號采集，具有正反向計量、逆流報 警等功能。

模擬信號采集：具有 2 路模擬量信號采集接口，支持多種信號類型，包括電壓信號（兼容 0~5V 、0.5~4.5V 、1~5V）采集及電流信號采集（兼容 4~20mA ，0~20mA），用戶可以接入 壓力傳感器或液位傳感器等輸出電壓電流信號的傳感器。兩路模擬量信號采集接口都支持 電壓信號和電流信號采集，初始配置為 AI1 為電壓信號采集，AI2 為電流信號采集，但用 戶可以通過指令配置進行修改。此外，模擬量信號的量程也可以通過串口、APP、WEB 等 多種方式進行自主配置，提供了靈活性和便利性。

獨立安裝卡扣：RTU 配套的固定支架可直接安裝在儀表井壁上，RTU 與固定支架之間采用 卡扣式連接方式，適用於須二次拆卸的情況下，快速實現對 RTU 的拆卸作業，對安裝施 工過程以及後期維護過程都有較大的便利性。
