CM570-FM02 雷達流量計

雷達流量計非接觸式流量測量

才茂CM570-FM02雷達流量計，是基於微波技術集成了液位測量、流速測量為一體的雷達流量計模組。可用於明渠、河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量。該產品具有功耗低、體積小巧、可靠性高、維護方便的特點。測量過程不受溫度、泥沙、河流汙染物、水麵漂浮物等因素的影響。

本產品可應用於：
（1）江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠渠道等流速、水位或流量測量；
（2）輔助水處理作業，如城市供水、排汙監測等；
（3）流量計算、入水排水流量監測等。

樣機申請

產品特性
技術參數
產品尺寸
選型指南
應用方案
推薦產品
推薦案例
下載中心

產品特性

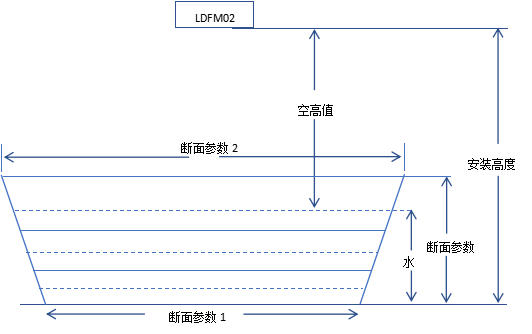

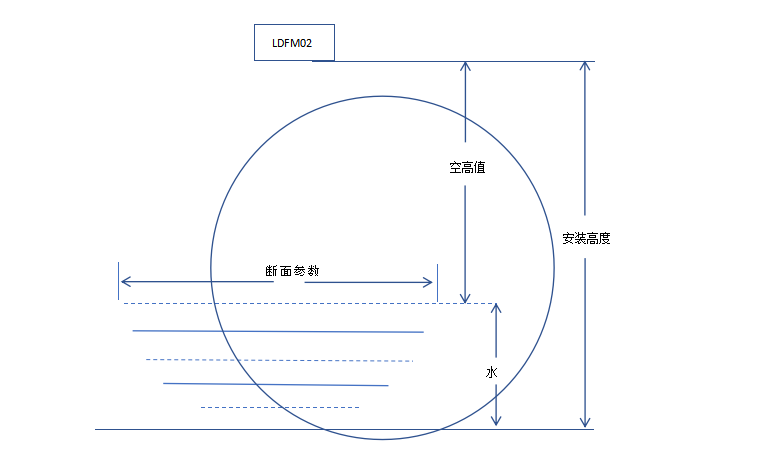

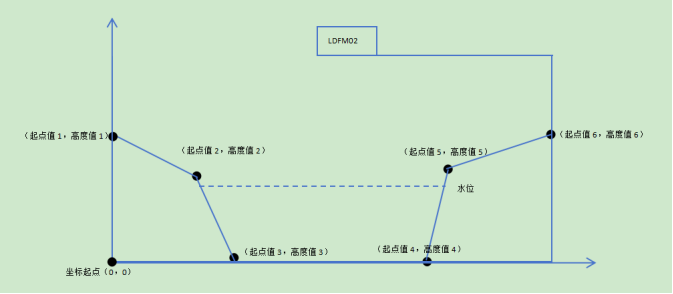

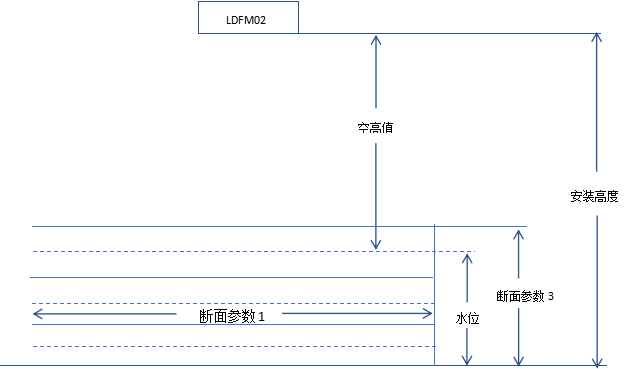

(1) 非接觸式測量，結合斷麵參數計算流量，不受風、溫度、霧霾、泥沙、水麵漂浮物等影響；

(2) 適用於多種測量條件，可以輸出流速、水位、流量的測量數據；

(3) 功耗低、體積小巧、可靠性高、維護方便。

技術參數

供電
	最小	典型	最大	單位	測試條件
工作電壓	9	12	24	V
工作電流	100	130	145	mA	12V
工作溫度	-45		85	℃
波特率		115200		bps	可調整
通訊傳輸方式	RS485
流速雷達傳感器
測量範圍	0. 1-20			m/s
測量精度	±0.01			m/s
分辨率	0.01			m/s
天線角度	12			deg
發射頻率	24			GHz
流速方向識別	雙向自動識別				可配置過濾
水位雷達傳感器
測量範圍	0.1-40			m
測量精度	±5			mm
分辨率	1			mm
天線角度	14			deg
發射頻率	80			GHz
